Zanurzeniowe środowisko wirtualne stosowane w badaniach w CIOP-PIB
Osoby badane były zanurzone w środowisku wirtualnym symulatora podnośnikowego wózka jezdniowego, przedstawionego na rysunkach 1 i 2 poniżej.
Kokpit symulatora, wraz z elementami sterowniczymi, jest kopią kokpitu podnośnikowego wózka jezdniowego produkowanego przez jedną z firm zachodnich. Na rysunku 2 przedstawiono elementy sterownicze symulowanego wózka w środowisku wirtualnym.
Osoba badana jest całkowicie zanurzona w środowisku wirtualnym symulatora z zastosowaniem infohełmu, umożliwiającego stereoskopowe widzenie środowiska oraz stereofoniczne słyszenie dźwięków.
Środowisko wirtualne jest wytwarzane z zastosowaniem komputerowej jednostki centralnej z procesorem Intel Core 2 Quad Q6600 2 400 MHz, 2 x 1 GB RAM, HDD SATA 2 x 160 GB, kartą graficzną PCIe x 16 3D NVIDIA GeForce 8800 GTS, 640 MB RAM, z systemem operacyjnym Windows XP Professional, z oprogramowaniem aplikacyjnym wykonanym w QUEST. Stosowano infohełm o następujących parametrach: rozdzielczość 1024x768, FOV ± 45 ° po przekątnej.

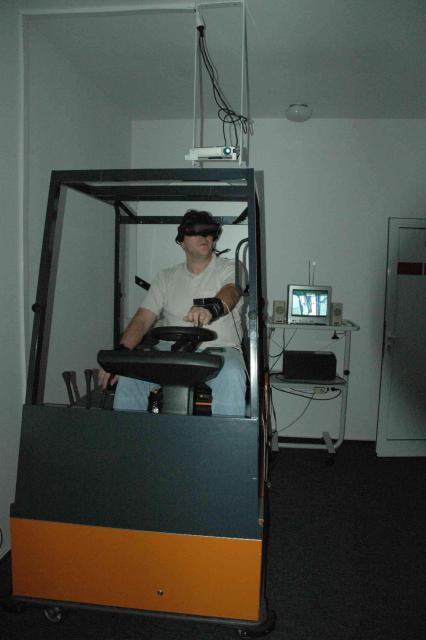

Rys. 1. Widok symulatora podnośnikowego wózka jezdniowego

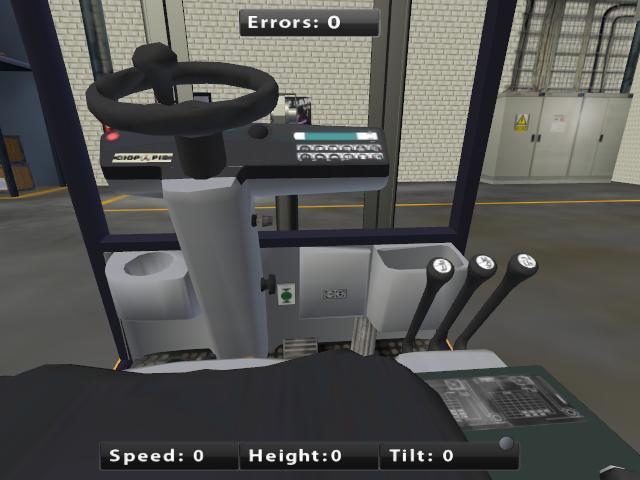

Rys. 2. Widok elementów sterowniczych symulatora w środowisku wirtualnym
Środowisko, w którym porusza się osoba badana na symulowanym wózku (dokładnie mówiąc osoba ta ma iluzję swojego ruchu, bo faktycznie jest nieruchoma), jest symulowanym środowiskiem części wewnętrznej i zewnętrznej budynku przemysłowego. Jest ono przedstawione na rysunkach od 3 do 9.
[napisy na rysunkach środowiska dotyczą wózka i oznaczają: „errors” – liczba błędów, „speed” – prędkość (w km/h), „height” - -wysokość wideł od ziemi (w m), „tilt” – pochylenie masztu (w stopniach)]

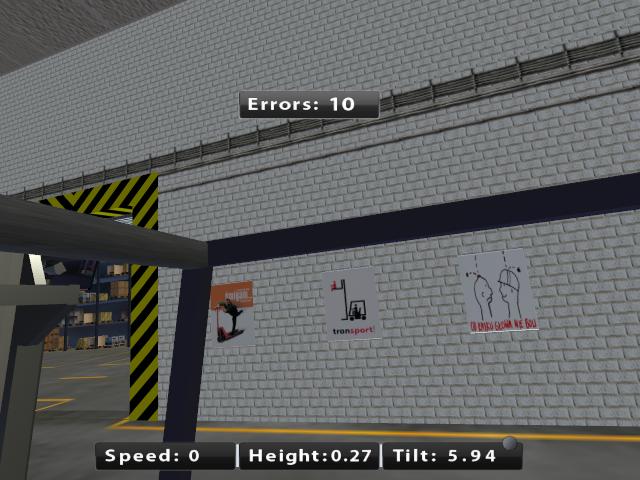

Rys. 3. Widok plakatów promujących bhp na ścianach jednego z pomieszczeń budynku przemysłowego

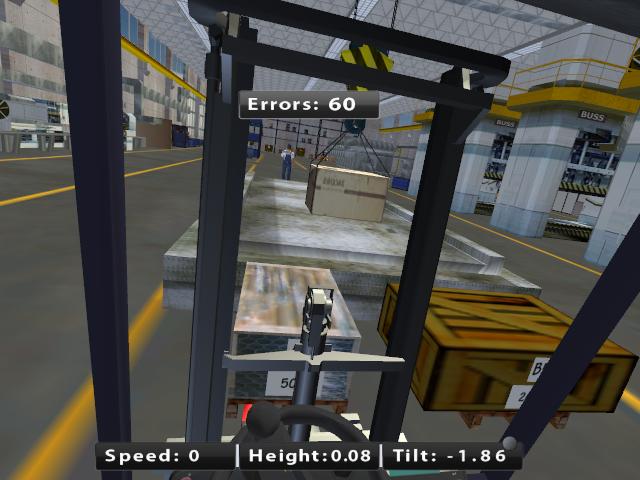

Rys. 4. Widok pobierania ładunku przez wózek w hali produkcyjnej

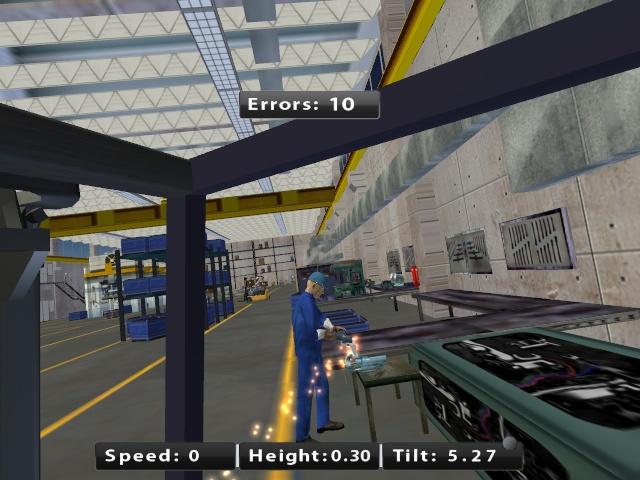

Rys. 5. Widok pracującego szlifierza
Rys. 6. Widok przewożenia ładunku wewnątrz budynku

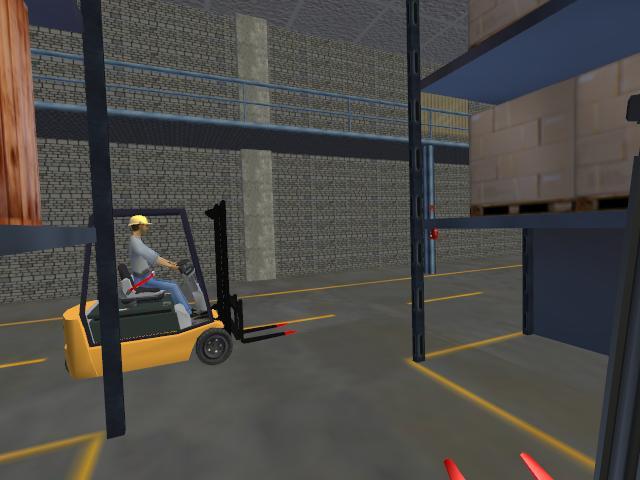

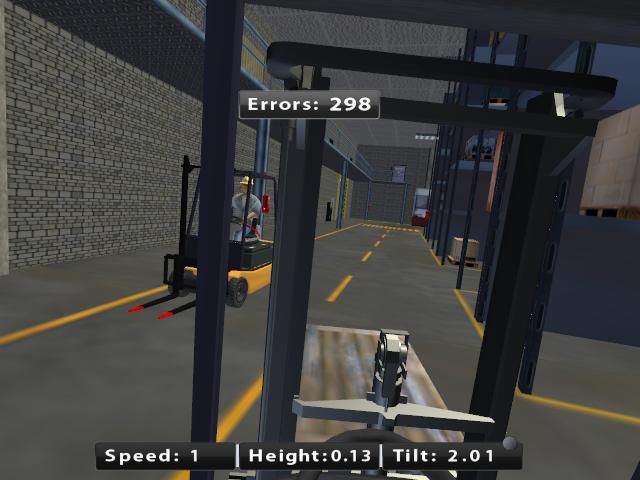

Rys. 7. Widok jednego ze skrzyżowań w magazynie wirtualnym

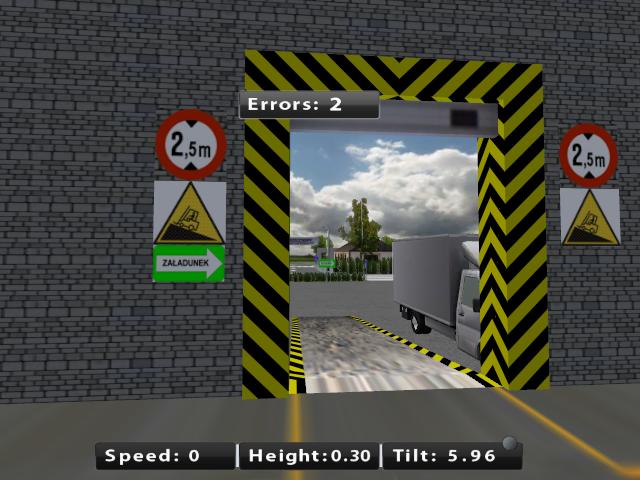

Rys. 8. Widok bramy wyjazdowej z budynku przemysłowego

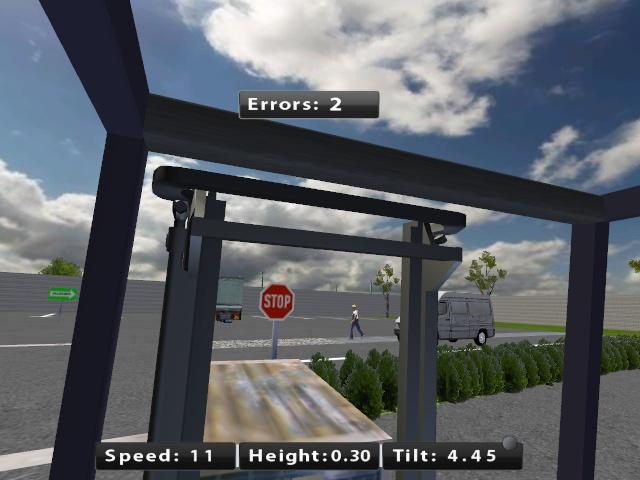

Rys. 9. Przewóz ładunku do strefy załadunku na samochód ciężarowy
